Opis
Najważniejsze cechy:
- Ciepły, czysty charakter dźwiękowy z płynnie rozwiniętą reakcją pola rozproszonego.
- Głowica kapsułkowa z możliwością regulacji kąta nachylenia.
- Optymalna charakterystyka częstotliwościowa na osi z łagodnym podniesieniem wysokich częstotliwości.
- Bardzo gładka reakcja polarna; dokładnie kontrolowane zwężanie charakterystyki przy wysokich częstotliwościach.
- Odpowiedź pola rozproszonego równoległa do odpowiedzi 0°, z delikatnym opadaniem przy wysokich częstotliwościach.
- Nowo zaprojektowana elektronika zapewnia bardzo wysoki maksymalny poziom ciśnienia akustycznego.

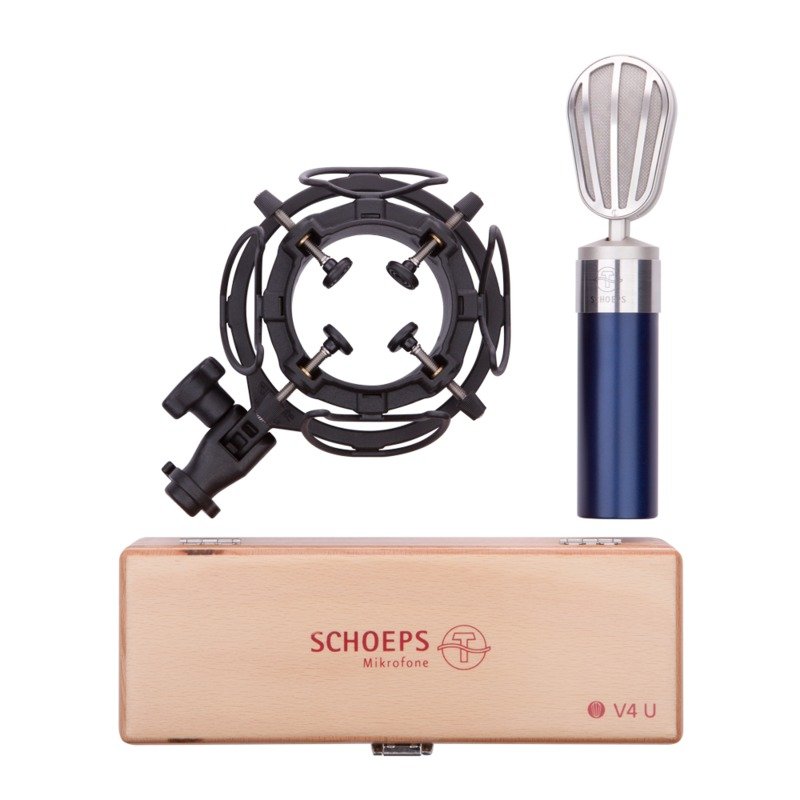

„Wygląd” V4 U wzorowany jest na SCHOEPS CM 51/3 z 1951 roku. Jednak V4 U jest całkowicie nowoczesnym mikrofonem studyjnym. Jego kapsuła, obwody i konstrukcja mechaniczna są wynikiem nowych, szeroko zakrojonych prac rozwojowych.
Kapsuła
- Skośny kołnierz o średnicy 33 mm powoduje, że kierunkowość kapsuły rośnie równomiernie i płynnie przy wysokich częstotliwościach, jak w mikrofonie wielkomembranowym.
- Jednocześnie zostają zachowane doskonałe właściwości akustyczne kapsuły z małą membraną, takie jak wyjątkowo wyrównana częstotliwość i charakterystyka polarna.
- Kapsuła jest elastycznie zawieszona wewnętrznie, aby redukować dźwięki przenoszone przez ciało stałe, takie jak hałas związany z obsługą.
Elektronika
- Nowo opracowany symetryczny obwód wyjściowy typu mostkowego.
- Maksymalny poziom ciśnienia akustycznego 144 dB SPL, co odpowiada poziomowi wyjściowemu 4,8 V.
- Stopień wyjściowy jest beztransformatorowy i pozbawiony kondensatorów sprzęgających.
- Wynikowa impedancja wyjściowa jest niska i stała w zakresie częstotliwości, podczas gdy symetria jest bardzo wysoka.
- Cały obwód audio jest symetryczny, począwszy od wyjścia FET.
- Wysoka odporność na zakłócenia, z bezprzerwowym ekranowaniem i nowoczesnym filtrem RFI na wyjściu; bardzo dobra kompatybilność elektromagnetyczna.
Specyfikacja Techniczna
| Charakterystyka kierunkowości | Kardioidalna |
| Pasmo przenoszenia | 50 Hz – 22 kHz |
| Czułość | 16 mV/Pa |
| Ekwiwalentny poziom szumu (ważony A) | 15 dB-A |
| Ekwiwalentny poziom szumu (CCIR) | 25 dB |
| Stosunek sygnału do szumu (ważony A) | 79 dB-A |
| Maksymalny poziom ciśnienia akustycznego przy 0,5% THD | 144 dB-SPL |
| Maksymalne napięcie wyjściowe | 4.8 V |
| Częstotliwość odcięcia | 40 Hz |
| Zasilanie | 48 V |
| Bieżący pobór mocy | 3.3 mA |
| Długość | 194 mm |
| Waga | 302 g |
| Średnica (cylinder) | 34 mm |
| Szerokość główki kapsuły | 45 mm |
| Zakres stopni obrotu główki | +/- 20 ° |
